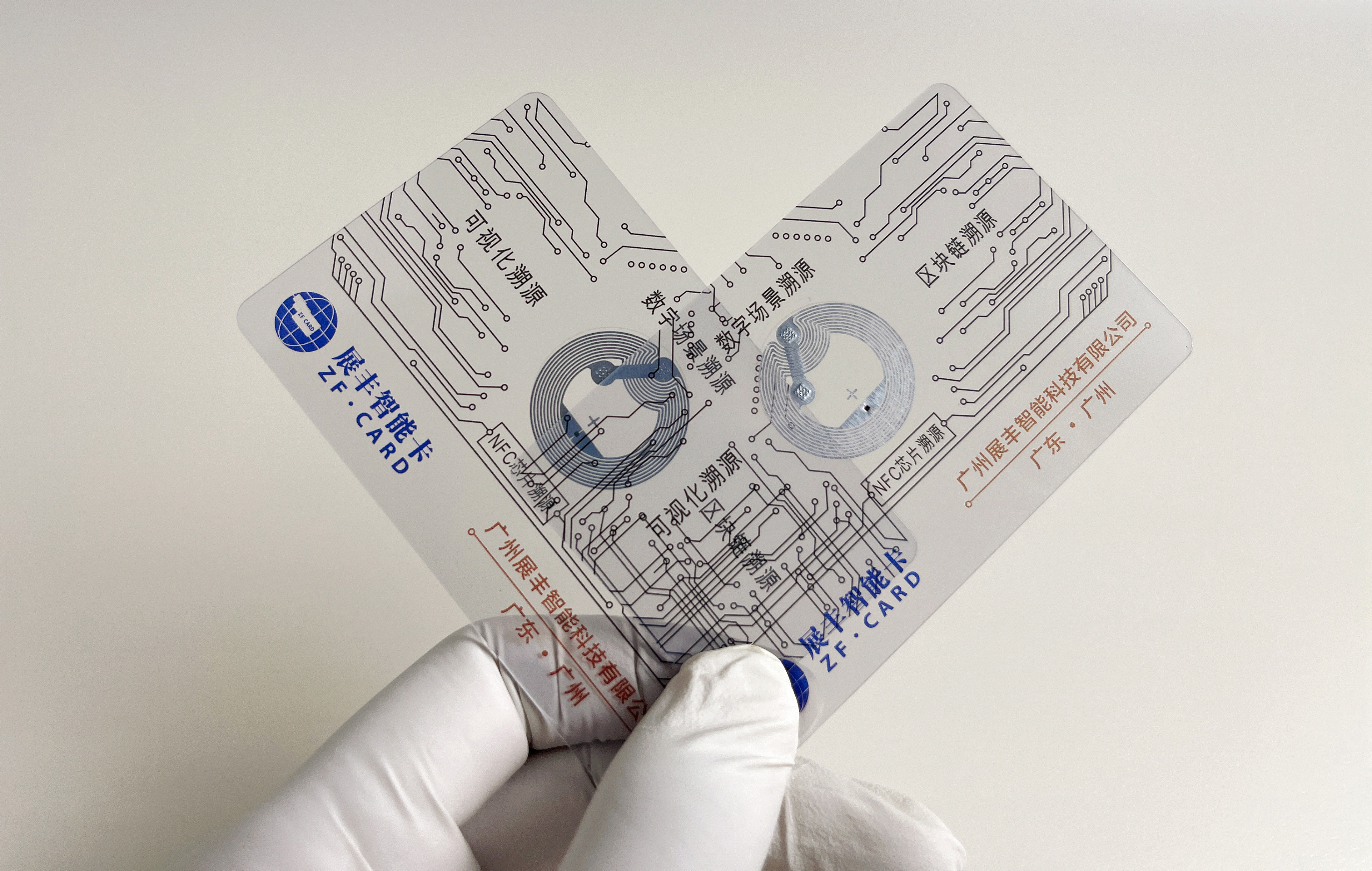

在我們?nèi)粘I钪校察o地存在于銀行卡、身份證、門禁卡和SIM卡中。它雖小巧如名片,卻內藏一個強大的“微型電腦”。這就是智能卡——現代安全與便捷的基石。但您是否想過,這樣一張看似簡單的卡片,是如何從原材料蛻變成我們手中高度安全的數字伴侶的?本文將帶您深入智能卡制作的精密世界,揭示其背后不為人知的科技之旅。
第一步:核心的誕生——芯片模塊封裝
智能卡的“智能”之源,全在于那顆米粒大小的芯片。制作旅程的第一步,便是創造這個核心。
晶圓制造:故事始于高純度的硅砂。硅被提純、熔化后拉成單晶硅棒,再切割成極薄的圓片,這就是“晶圓”。在超潔凈的晶圓廠內,通過光刻、蝕刻、離子注入等納米級工藝,將復雜的集成電路“印刷”到晶圓上,每個小方格就是一個智能卡芯片。
測試與切割:完成后的晶圓會經過嚴格的電性能測試,標記出不合格的芯片。然后,用精密的鉆石切割機將晶圓切割成一個個獨立的裸芯片。
引線鍵合:這是最關鍵的一步。裸芯片被放置在一個帶有8個外部觸點的金屬引線框架上。通過比頭發絲還細的金線或鋁線,利用超聲波能量,將芯片上的焊盤與引線框架的觸點精確連接起來,建立起內外通信的橋梁。
封裝與固化:連接好的芯片和引線框架被注入黑色的環氧樹脂進行封裝,形成一個堅固的、尺寸標準化的“芯片模塊”。這個模塊保護著脆弱的芯片和金線,免受物理、化學和環境的損害。
至此,智能卡的心臟已經準備就緒。
第二步:卡體的塑造——層壓與印刷
與此同時,卡片的“身體”也在同步制作。
材料準備:卡基通常采用PVC、PET或更環保的PLA材料。這些材料以卷筒形式存在,被切割成標準尺寸的片材。
印刷與層壓:如果卡片有背景圖案、Logo等,會先在透明的PVC薄膜上進行高精度印刷。然后,將多層PVC片材(包括印刷層)與一層用于放置芯片模塊的中間層(帶預留孔洞)疊放在一起,送入高溫層壓機。在高溫高壓下,這些層片永久熔合,形成一張堅固、平整的空白卡坯。
第三步:靈魂的注入——芯片植入與個人化
這是將“心臟”裝入“身體”,并賦予其獨特身份的過程。
埋線與封裝:在層壓好的卡坯預留孔位置,放入準備好的芯片模塊。通過專門的熱熔或膠粘工藝,將模塊牢固地封裝在卡體內,確保其8個觸點與卡面齊平。這是物理上的“合體”。
操作系統植入與初始化:現在,這張卡有了身體和心臟,但還沒有“靈魂”。通過卡面上的觸點,向芯片發送電能和指令,為其裝載卡片操作系統。這個過程會劃分出不同的文件存儲區域,并建立最基本的安全體系,相當于為電腦安裝基礎操作系統。
個人化——獨一無二的密鑰:這是最具安全意義的環節。每張卡都會在這里獲得其獨一無二的身份。
印刷個人化:在卡面印刷持卡人的姓名、卡號、有效期等可見信息。
電子個人化:通過高速、安全的個人化機器,向芯片內寫入關鍵數據,如唯一的序列號、加密密鑰、證書、持卡人生物信息模板等。這些數據通常經過高強度加密,確保即使在制作環節也無法被批量竊取。
第四步:最終的考驗——質檢與交付
成品卡必須經過嚴苛的質量控制。
物理測試:測試卡的尺寸、厚度、翹曲度、耐磨性、抗靜電能力等。
電氣測試:模擬讀卡器與芯片通信,驗證其功能是否正常,傳輸速率、功耗是否符合標準。
功能測試:確保所有預置的應用(如支付、門禁)都能正確運行。
只有通過所有測試的卡片,才會被計數、包裝,最終發往銀行、政府機構或企業用戶手中。
結語:科技與藝術的融合
智能卡制作是一條融合了微電子、精密化工、自動化控制和網絡安全的高科技產業鏈。它不僅是將芯片嵌入塑料的簡單過程,更是一個賦予無生命物體以“數字生命”的精妙藝術。每一張安全抵達我們手中的智能卡,都承載著無數工程師的智慧與對安全極致追求的匠心。下一次當您“嘀”卡通行或“閃付”消費時,或許會對這張小小的卡片,多出一份對背后精密世界的敬意。
